Toyota Yaris Revue Technique: Circuit du relais des phares

Toyota Yaris Revue Technique / Eclairage (ext): Systeme D'eclairage (pour Hatchback) / Circuit du relais des phares

DESCRIPTION

L'ECU de carrosserie principale commande le relais des phares et le relais d'inverseur feux de route/croisement.

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

REMARQUE:

Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure de vérification suivante.

PROCEDURE

1.

EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Main Body / Active Test.

(e) Effectuer l'Active Test en suivant les indications du Techstream.

Carrosserie principale

Affichage du tester

Elément testé

Plage de commande

Note de diagnostic

Headlight Relay

Relais des phares

OFF ou ON

-

Head Light Hi

Relais d'inverseur feux de route/croisement

OFF ou ON

Le contacteur de commande d'éclairage est en position HEAD

(f) Vérifier l'état de l'éclairage des feux de croisement et des feux de route.

Résultat

Résultat

Passer au point

Les feux de croisement et les feux de route fonctionnent normalement.

A

Les feux de croisement et les feux de route ne s'allument pas.

B

Les feux de croisement ne s'allument pas (les feux de route fonctionnent normalement).

C

Les feux de route ne s'allument pas (les feux de croisement fonctionnent normalement).

D

B

PASSER AU POINT 2

C

PASSER AU POINT 8

D

PASSER AU POINT 9

A

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

2.

VERIFIER LE RELAIS DES PHARES (RELAIS H-LP/US-DRL)

(a) Déposer le relais des phares (relais H-LP/US-DRL).

(b) Vérifier le relais de phare (relais H-LP/US-DRL) .

INCORRECT

REMPLACER LE RELAIS DES PHARES (RELAIS H-LP/US-DRL)

OK

3.

VERIFIER LE RELAIS D'INVERSEUR FEUX DE ROUTE/CROISEMENT (RELAIS DIM)

(a) Déposer le relais d'inverseur feux de route/croisement (relais DIM).

(b) Vérifier le relais d'inverseur feux de route/croisement (relais DIM) .

INCORRECT

REMPLACER LE RELAIS D'INVERSEUR FEUX DE ROUTE/CROISEMENT (RELAIS DIM)

OK

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS DE PHARE - BATTERIE)

(a) Déposer le relais de phares (relais H-LP/US-DRL) du bloc de relais de compartiment moteur n° 2.

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

H-LP/US-DRL-1 - Masse de carrosserie

En permanence

11 à 14 V

H-LP/US-DRL-3 - Masse de carrosserie

En permanence

11 à 14 V

Texte du schéma

*1

Bloc relais du compartiment moteur n° 2

*2

Support de relais des phares (relais H-LP/US-DRL)

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

5.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS DE PHARES - RELAIS D'INVERSEUR FEUX DE ROUTE/CROISEMENT)

(a) Déposer le relais de phares (relais H-LP/US-DRL) du bloc de relais de compartiment moteur n° 2.

(b) Déposer le relais d'inverseur feux de route/croisement (relais DIM) du bloc de relais de compartiment moteur n° 2.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

H-LP/US-DRL-5 - DIM-2

En permanence

En dessous de 1 Ω

H-LP/US-DRL-5 - DIM-3

En permanence

En dessous de 1 Ω

H-LP/US-DRL-5 ou DIM-2 - Masse de carrosserie

En permanence

10 kΩ minimum

H-LP/US-DRL-5 ou DIM-3 - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

6.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - RELAIS DE PHARE ET RELAIS D'INVERSEUR FEUX DE ROUTE/CROISEMENT)

(a) Débrancher le connecteur 3C de l'ensemble de bloc de jonction de tableau de bord.

(b) Déposer le relais de phares (relais H-LP/US-DRL) du bloc de relais de compartiment moteur n° 2.

(c) Déposer le relais d'inverseur feux de route/croisement (relais DIM) du bloc de relais de compartiment moteur n° 2.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3C-18 - H-LP/US-DRL-2

En permanence

En dessous de 1 Ω

3C-35 - DIM-1

En permanence

En dessous de 1 Ω

3C-18 ou H-LP/US-DRL-2 - Masse de carrosserie

En permanence

10 kΩ minimum

3C-35 ou DIM-1 - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

7.

VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

(a) Déposer l'ensemble de bloc de jonction de tableau de bord.

(b) Déposer l'ECU de carrosserie principale de l'ensemble de bloc de jonction de tableau de bord.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

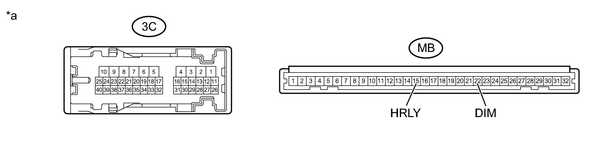

Texte du schéma

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de bloc de jonction de tableau de bord)

-

-

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3C-18 - MB-15 (HRLY)

En permanence

En dessous de 1 Ω

3C-35 - MB-22 (DIM)

En permanence

En dessous de 1 Ω

INCORRECT

REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

8.

VERIFIER LE RELAIS D'INVERSEUR FEUX DE ROUTE/CROISEMENT (RELAIS DIM)

(a) Déposer le relais d'inverseur feux de route/croisement (relais DIM).

(b) Vérifier le relais d'inverseur feux de route/croisement (relais DIM) .

INCORRECT

REMPLACER LE RELAIS D'INVERSEUR FEUX DE ROUTE/CROISEMENT (RELAIS DIM)

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

9.

VERIFIER LE RELAIS D'INVERSEUR FEUX DE ROUTE/CROISEMENT (RELAIS DIM)

(a) Déposer le relais d'inverseur feux de route/croisement (relais DIM).

(b) Vérifier le relais d'inverseur feux de route/croisement (relais DIM) .

INCORRECT

REMPLACER LE RELAIS D'INVERSEUR FEUX DE ROUTE/CROISEMENT (RELAIS DIM)

OK

10.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS DE PHARES - RELAIS D'INVERSEUR FEUX DE ROUTE/CROISEMENT)

(a) Déposer le relais de phares (relais H-LP/US-DRL) du bloc de relais de compartiment moteur n° 2.

(b) Déposer le relais d'inverseur feux de route/croisement (relais DIM) du bloc de relais de compartiment moteur n° 2.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

H-LP/US-DRL-5 - DIM-2

En permanence

En dessous de 1 Ω

H-LP/US-DRL-5 ou DIM-2 - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

11.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS D'INVERSEUR FEUX DE ROUTE/CROISEMENT - ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD)

(a) Déposer le relais d'inverseur feux de route/croisement (relais DIM) du bloc de relais de compartiment moteur n° 2.

(b) Débrancher le connecteur 3C de l'ensemble de bloc de jonction de tableau de bord.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

DIM-1 - 3C-35

En permanence

En dessous de 1 Ω

DIM-1 ou 3C-35 - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

12.

VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

(a) Déposer l'ensemble de bloc de jonction de tableau de bord.

(b) Déposer l'ECU de carrosserie principale de l'ensemble de bloc de jonction de tableau de bord.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Texte du schéma

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de bloc de jonction de tableau de bord)

-

-

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3C-35 - MB-22 (DIM)

En permanence

En dessous de 1 Ω

INCORRECT

REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
