Toyota Yaris Revue Technique: Dysfonctionnement du circuit du témoin ON/OFF de l'airbag du passager (B1660/43)

Toyota Yaris Revue Technique / Systemes De Retenue Supplementaire: Systeme D'airbag (pour Hatchback) / Dysfonctionnement du circuit du témoin ON/OFF de l'airbag du passager (B1660/43)

DESCRIPTION

Le circuit du témoin ON/OFF d'airbag du passager se compose de l'ensemble de capteur d'airbag et de l'ensemble d'indicateur lumineux (témoin ON/OFF d'airbag du passager).

Le témoin ON/OFF d'airbag du passager indique l'état de fonctionnement d'airbag du passager avant.

Le DTC B1660/43 est enregistré lorsqu'un dysfonctionnement est détecté dans le circuit du témoin ON/OFF d'airbag du passager.

N° de DTC

Condition de détection du DTC

Organe incriminé

B1660/43

Lorsque l'une des conditions suivantes est remplie:

  • L'ensemble de capteur d'airbag reçoit un signal de court-circuit, de coupure, de court-circuit à la masse ou de court-circuit en B+ dans le circuit de témoin ON/OFF d'airbag côté passager pendant 2 secondes.
  • Dysfonctionnement de l'ensemble d'indicateur lumineux (témoin ON/OFF d'airbag du passager)
  • Dysfonctionnement de l'ensemble de capteur d'airbag
  • Câble de tableau de bord
  • Ensemble d'indicateur lumineux (témoin ON/OFF d'airbag du passager)
  • Ensemble de capteur d'airbag

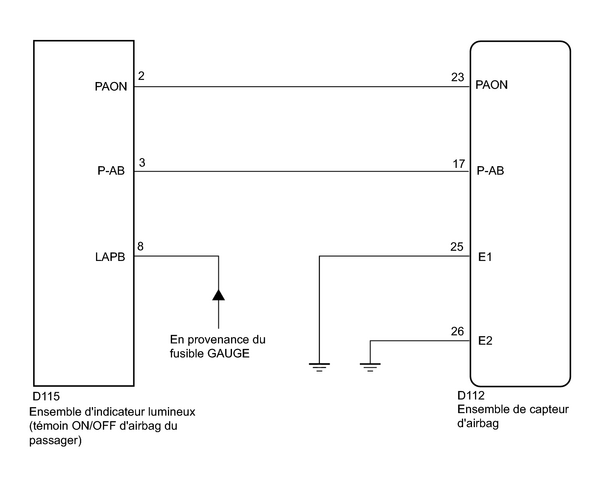

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

REMARQUE:

Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure de vérification suivante.

PROCEDURE

1.

VERIFIER L'ENSEMBLE D'INDICATEUR LUMINEUX (ETAT DU TEMOIN ON/OFF D'AIRBAG COTE PASSAGER)

(a) Mettre le contacteur d'allumage en position ON.

(b) Vérifier le fonctionnement du témoin ON/OFF d'airbag du passager.

CONSEIL:

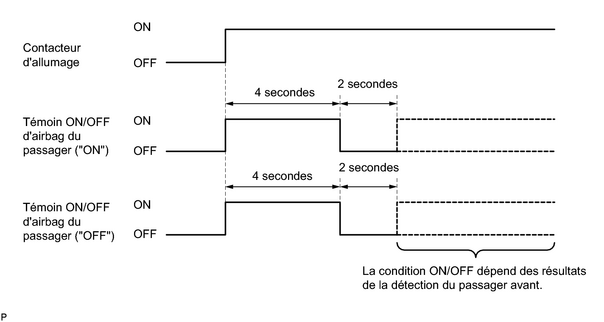

Se reporter à la condition normale du témoin ON/OFF d'airbag du passager .

Résultat

Résultat

Passer au point

ON en permanence

A

OFF

B

B

PASSER AU POINT 7

A

2.

VERIFIER LE BRANCHEMENT DES CONNECTEURS

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Vérifier si les connecteurs sont correctement branchés sur l'ensemble de capteur d'airbag et sur l'ensemble d'indicateur lumineux.

OK:

Les connecteurs sont correctement branchés.

INCORRECT

BRANCHER LES CONNECTEURS CORRECTEMENT

OK

3.

VERIFIER LES CONNECTEURS

(a) Débrancher les connecteurs de l'ensemble de capteur d'airbag et de l'ensemble d'indicateur lumineux

(b) Vérifier si les connecteurs (sur l'ensemble de capteur d'airbag et sur l'ensemble d'indicateur lumineux) ne sont pas endommagés.

OK:

Les connecteurs ne sont ni déformés ni endommagés.

INCORRECT

REMPLACER LE CABLE DE TABLEAU DE BORD

OK

4.

VERIFIER L'ENSEMBLE D'INDICATEUR LUMINEUX (TEMOIN ON/OFF D'AIRBAG COTE PASSAGER)

(a) Raccorder le connecteur à l'ensemble d'indicateur lumineux.

(b) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(c) Mettre le contacteur d'allumage en position ON.

(d) Vérifier le fonctionnement du témoin ON/OFF d'airbag du passager.

OK:

Le témoin ON/OFF d'airbag du passager ne s'allume pas.

Texte du schéma

*1

Ensemble d'indicateur lumineux (témoin ON/OFF d'airbag du passager)

INCORRECT

PASSER AU POINT 6

OK

5.

VERIFIER DTC

(a) Brancher le connecteur sur l'ensemble de capteur d'airbag.

(b) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(c) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(d) Supprimer les DTC enregistrés dans la mémoire .

(e) Mettre le contacteur d'allumage en position OFF.

(f) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(g) Vérifier les DTC .

OK:

Le DTC B1660/43 n'est pas émis.

CONSEIL:

D'autres codes que le DTC B1660/43 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.

INCORRECT

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

6.

VERIFIER LE CABLE DE TABLEAU DE BORD (ENSEMBLE DE CAPTEUR D'AIRBAG - ENSEMBLE D'INDICATEUR LUMINEUX)

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Débrancher les connecteurs de l'ensemble d'indicateur lumineux et de l'ensemble de capteur d'airbag.

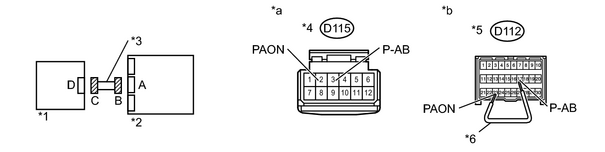

Texte du schéma

*1

Ensemble d'indicateur lumineux (témoin ON/OFF d'airbag du passager)

*2

Ensemble de capteur d'airbag

*3

Câble de tableau de bord

*4

Connecteur C

*5

Connecteur B

*6

Câble de diagnostic

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble d'indicateur lumineux)

*b

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de capteur d'airbag)

(d) A l'aide du câble de diagnostic, brancher les bornes 23 (PAON) et 17 (P-AB) du connecteur B.

REMARQUE:

Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.

(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

D115-2 (PAON) - D115-3 (P-AB)

En permanence

En dessous de 1 Ω

(f) Débrancher le câble de diagnostic du connecteur B.

(g) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

D115-2 (PAON) - D115-3 (P-AB)

En permanence

1 MΩ minimum

D115-2 (PAON) - Masse de carrosserie

En permanence

1 MΩ minimum

D115-3 (P-AB) - Masse de carrosserie

En permanence

1 MΩ minimum

(h) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(i) Mettre le contacteur d'allumage en position ON.

(j) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

D115-2 (PAON) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

D115-3 (P-AB) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

INCORRECT

REMPLACER LE CABLE DE TABLEAU DE BORD

OK

REMPLACER L'ENSEMBLE D'INDICATEUR LUMINEUX

7.

VERIFIER LE BRANCHEMENT DES CONNECTEURS

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Vérifier si les connecteurs sont correctement branchés sur l'ensemble de capteur d'airbag et sur l'ensemble d'indicateur lumineux.

OK:

Les connecteurs sont correctement branchés.

INCORRECT

BRANCHER LES CONNECTEURS CORRECTEMENT

OK

8.

VERIFIER LES CONNECTEURS

(a) Débrancher les connecteurs de l'ensemble de capteur d'airbag et de l'ensemble d'indicateur lumineux

(b) Vérifier si les connecteurs (sur l'ensemble de capteur d'airbag et sur l'ensemble d'indicateur lumineux) ne sont pas endommagés.

OK:

Les connecteurs ne sont ni déformés ni endommagés.

INCORRECT

REMPLACER LE CABLE DE TABLEAU DE BORD

OK

9.

VERIFIER LE CABLE DE TABLEAU DE BORD (ENSEMBLE DE CAPTEUR D'AIRBAG - ENSEMBLE D'INDICATEUR LUMINEUX)

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Débrancher les connecteurs de l'ensemble d'indicateur lumineux et de l'ensemble de capteur d'airbag.

Texte du schéma

*1

Ensemble d'indicateur lumineux (témoin ON/OFF d'airbag du passager)

*2

Ensemble de capteur d'airbag

*3

Câble de tableau de bord

*4

Connecteur C

*5

Connecteur B

*6

Câble de diagnostic

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble d'indicateur lumineux)

*b

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de capteur d'airbag)

(d) A l'aide du câble de diagnostic, brancher les bornes 23 (PAON) et 17 (P-AB) du connecteur B.

REMARQUE:

Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.

(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

D115-2 (PAON) - D115-3 (P-AB)

En permanence

En dessous de 1 Ω

(f) Débrancher le câble de diagnostic du connecteur B.

(g) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

D115-2 (PAON) - D115-3 (P-AB)

En permanence

1 MΩ minimum

D115-2 (PAON) - Masse de carrosserie

En permanence

1 MΩ minimum

D115-3 (P-AB) - Masse de carrosserie

En permanence

1 MΩ minimum

(h) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(i) Mettre le contacteur d'allumage en position ON.

(j) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

D115-2 (PAON) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

D115-3 (P-AB) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

INCORRECT

REMPLACER LE CABLE DE TABLEAU DE BORD

OK

10.

VERIFIER L'ENSEMBLE D'INDICATEUR LUMINEUX (TENSION D'ALIMENTATION DU TEMOIN ON/OFF D'AIRBAG COTE PASSAGER)

(a) Brancher les connecteurs sur l'ensemble de capteur d'airbag.

(b) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(c) Mettre le contacteur d'allumage en position ON.

(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

D115-8 (LAPB) - Masse de carrosserie

Contacteur d'allumage en position ON

11 à 14 V

Texte du schéma

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble d'indicateur lumineux)

INCORRECT

REMPLACER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'INDICATEUR LUMINEUX - BATTERIE)

OK

11.

VERIFIER L'ENSEMBLE D'INDICATEUR LUMINEUX (TEMOIN ON/OFF D'AIRBAG COTE PASSAGER)

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Raccorder le connecteur à l'ensemble d'indicateur lumineux.

(d) Débrancher les connecteurs de l'ensemble de capteur d'airbag.

(e) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(f) Mettre le contacteur d'allumage en position ON.

(g) Vérifier le témoin en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

OK:

Branchement du tester

Position du contacteur

Témoin ON/OFF d'airbag du passager

D112-23 (PAON) - Masse de carrosserie

Contacteur d'allumage en position ON

Le témoin "ON" s'allume

D112-17 (P-AB) - Masse de carrosserie

Contacteur d'allumage en position ON

Le témoin "OFF s'allume

Texte du schéma

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de capteur d'airbag)

INCORRECT

REMPLACER L'ENSEMBLE D'INDICATEUR LUMINEUX

OK

12.

VERIFIER DTC

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Brancher les connecteurs sur l'ensemble de capteur d'airbag.

(d) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(f) Supprimer les DTC enregistrés dans la mémoire .

(g) Mettre le contacteur d'allumage en position OFF.

(h) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(i) Vérifier les DTC .

OK:

Le DTC B1660/43 n'est pas émis.

CONSEIL:

D'autres codes que le DTC B1660/43 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.

INCORRECT

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
