DESCRIPTION

Le capteur d'airbag latéral de porte droit se compose du capteur de surveillance, du circuit de diagnostic, du capteur de décélération latéral, etc.

Lorsque l'ensemble de capteur d'airbag reçoit les signaux émis par le capteur de décélération latérale, il décide si le système SRS doit être activé ou non.

Le DTC B1690/15 est enregistré lorsqu'un dysfonctionnement est détecté dans le circuit du capteur d'airbag latéral de porte droite.

N° de DTC	Condition de détection du DTC	Organe incriminé
B1690/15	Lorsque l'une des conditions suivantes est remplie: Dysfonctionnement du capteur d'airbag latéral de porte droit Dysfonctionnement de l'ensemble de capteur d'airbag	Capteur d'airbag latéral de porte droit Ensemble de capteur d'airbag

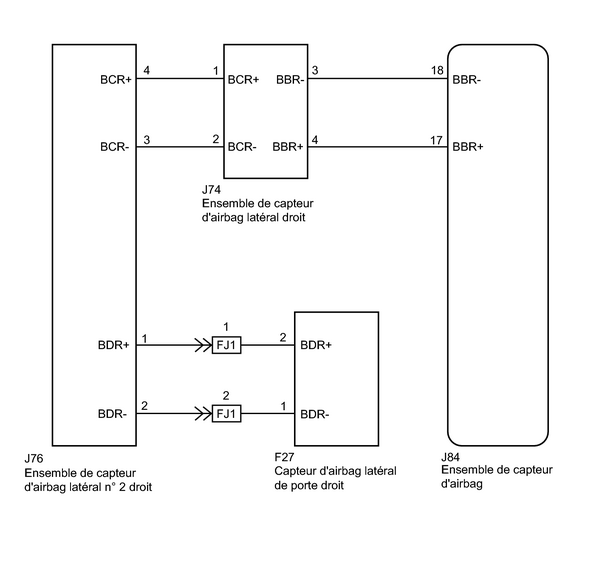

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

PROCEDURE

1.	VERIFIER LE CAPTEUR D'AIRBAG LATERAL DE PORTE DROIT

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Intervertir le capteur d'airbag latéral de porte droit et le capteur d'airbag latéral de porte gauche puis raccorder leurs connecteurs.

(d) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(f) Supprimer les DTC enregistrés dans la mémoire .

(g) Mettre le contacteur d'allumage en position OFF.

(h) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(i) Vérifier les DTC .

Résultat

Résultat	Passer au point
Les DTC B1690/15 et B1695/16 ne sont pas émis.	A
Le DTC B1695/15 est émis.	B
Le DTC B1690/16 est émis.	C

Texte du schéma

*1	Capteur d'airbag latéral de porte gauche
*2	Capteur d'airbag latéral droit n° 2

CONSEIL:

Des codes autres que les DTC B1690/15 et B1695/16 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.

(j) Mettre le contacteur d'allumage en position OFF.

(k) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(l) Ramener le capteur d'airbag latéral de porte droite et le capteur d'airbag latéral de porte gauche dans leurs positions initiales et brancher les connecteurs sur ces derniers.

REMPLACER LE CAPTEUR D'AIRBAG LATERAL DE PORTE DROIT

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
