Toyota Yaris Revue Technique: Dysfonctionnement du capteur d'airbag latéral de porte gauche (B1695/16)

Toyota Yaris Revue Technique / Systemes De Retenue Supplementaire: Systeme D'airbag (pour Hatchback) / Dysfonctionnement du capteur d'airbag latéral de porte gauche (B1695/16)

DESCRIPTION

Le capteur d'airbag latéral de porte gauche se compose du capteur de surveillance, du circuit de diagnostic, du capteur de décélération latérale, etc.

Lorsque l'ensemble de capteur d'airbag reçoit les signaux émis par le capteur de décélération latérale, il décide si le système SRS doit être activé ou non.

Le DTC B1695/16 est enregistré lorsqu'un dysfonctionnement est détecté dans le circuit de capteur d'airbag latéral de porte gauche.

N° de DTC	Condition de détection du DTC	Organe incriminé
B1695/16	Lorsque l'une des conditions suivantes est remplie: Dysfonctionnement du capteur d'airbag latéral de porte gauche Dysfonctionnement de l'ensemble de capteur d'airbag	Capteur d'airbag latéral de porte gauche Ensemble de capteur d'airbag

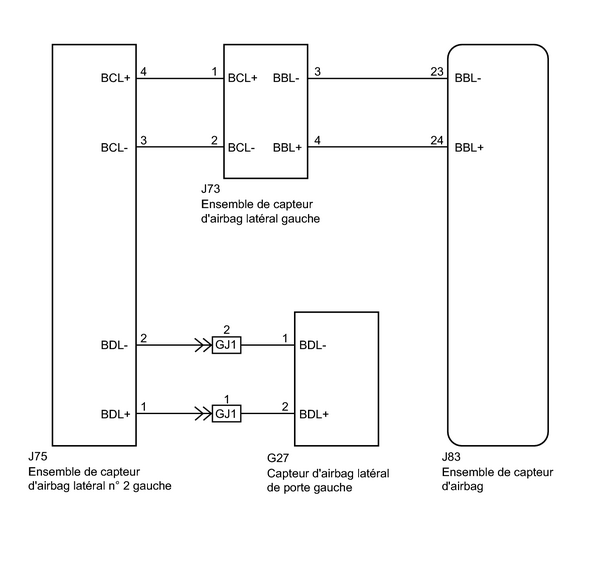

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

PROCEDURE

1.	VERIFIER LE CAPTEUR D'AIRBAG LATERAL DE PORTE GAUCHE

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Intervertir le capteur d'airbag latéral de porte gauche et le capteur d'airbag latéral de porte droite puis raccorder leurs connecteurs.

(d) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(f) Supprimer les DTC enregistrés dans la mémoire .

(g) Mettre le contacteur d'allumage en position OFF.

(h) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(i) Vérifier les DTC .

Résultat

Résultat	Passer au point
Les DTC B1690/15 et B1695/16 ne sont pas émis.	A
Le DTC B1695/16 est émis.	B
Le DTC B1690/15 est émis.	C

Texte du schéma

*1	Capteur d'airbag latéral de porte droit
*2	Capteur d'airbag latéral n° 2 gauche

CONSEIL:

Des codes autres que les DTC B1690/15 et B1695/16 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.

(j) Mettre le contacteur d'allumage en position OFF.

(k) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(l) Ramener le capteur d'airbag latéral de porte gauche et le capteur d'airbag latéral de porte droite dans leurs positions initiales et brancher les connecteurs sur ces derniers.

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG

REMPLACER LE CAPTEUR D'AIRBAG LATERAL DE PORTE GAUCHE

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
