Toyota Yaris Revue Technique: Court-circuit dans le circuit du déclencheur côté conducteur (B1800/51-B1803/51)

Toyota Yaris Revue Technique / Systemes De Retenue Supplementaire: Systeme D'airbag (pour Hatchback) / Court-circuit dans le circuit du déclencheur côté conducteur (B1800/51-B1803/51)

DESCRIPTION

  • Le circuit du déclencheur côté conducteur se compose de l'ensemble de capteur d'airbag, du sous-ensemble de câble en spirale et du rembourrage de volant.
  • L'ensemble de capteur d'airbag utilise ce circuit pour déployer l'airbag lorsque les conditions de déploiement sont remplies.
  • Ces DTC sont enregistrés lorsqu'un dysfonctionnement est détecté dans le circuit du déclencheur côté conducteur.

N° de DTC

Condition de détection du DTC

Organe incriminé

B1800/51

  • L'ensemble de capteur d'airbag reçoit un signal de court-circuit dans le circuit du déclencheur côté conducteur au cours de la vérification primaire.
  • Dysfonctionnement au niveau du sous-ensemble de câble en spirale
  • Dysfonctionnement du déclencheur côté conducteur
  • Dysfonctionnement de l'ensemble de capteur d'airbag
  • Câble de tableau de bord
  • Sous-ensemble de câble en spirale
  • Rembourrage de volant (déclencheur côté conducteur)
  • Ensemble de capteur d'airbag

B1801/51

  • L'ensemble de capteur d'airbag reçoit un signal de coupure de circuit dans le circuit du déclencheur côté conducteur.
  • Dysfonctionnement au niveau du sous-ensemble de câble en spirale
  • Dysfonctionnement du déclencheur côté conducteur
  • Dysfonctionnement de l'ensemble de capteur d'airbag

B1802/51

  • L'ensemble de capteur d'airbag reçoit un signal de court-circuit à la masse dans le circuit du déclencheur côté conducteur.
  • Dysfonctionnement au niveau du sous-ensemble de câble en spirale
  • Dysfonctionnement du déclencheur côté conducteur
  • Dysfonctionnement de l'ensemble de capteur d'airbag

B1803/51

  • L'ensemble de capteur d'airbag reçoit un signal de court-circuit en B+ dans le circuit du déclencheur côté conducteur.
  • Dysfonctionnement au niveau du sous-ensemble de câble en spirale
  • Dysfonctionnement du déclencheur côté conducteur
  • Dysfonctionnement de l'ensemble de capteur d'airbag

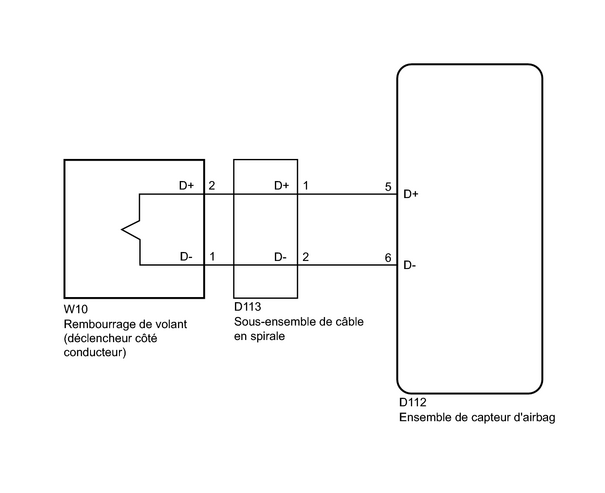

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

CONSEIL:

  • Effectuer la méthode de simulation en sélectionnant le mode de vérification (Signal Check) à l'aide du Techstream .
  • Après avoir sélectionné le mode de vérification (Signal Check), effectuer la méthode de simulation en secouant légèrement chaque connecteur du système d'airbag ou en conduisant le véhicule en ville ou sur une route en mauvais état .

PROCEDURE

1.

VERIFIER LES CONNECTEURS

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) S'assurer que les connecteurs sont correctement raccordés au rembourrage de volant, au sous-ensemble de câble en spirale et à l'ensemble de capteur d'airbag.

OK:

Les connecteurs sont correctement branchés.

CONSEIL:

Si les connecteurs ne sont pas branchés correctement, les rebrancher et passer à la vérification suivante.

(d) Débrancher les connecteurs du rembourrage au volant, du sous-ensemble de câble en spirale et de l'ensemble de capteur d'airbag.

(e) Vérifier si les bornes des connecteurs ne sont pas endommagées.

OK:

Les bornes ne sont ni déformées ni endommagées.

(f) Vérifier que le connecteur du sous-ensemble de câble en spirale (côté rembourrage de volant) n'est pas endommagé.

OK:

Le bouton de verrouillage n'est pas libéré et la griffe de verrouillage n'est ni déformée ni endommagée.

(g) S'assurer que les ressorts de court-circuit du câble de tableau de bord et du sous-ensemble de câble en spirale avec mécanisme de prévention d'activation ne sont ni déformés ni endommagés.

OK:

Les ressorts de court-circuit ne sont ni déformés ni endommagés.

Texte du schéma

*1

Rembourrage de volant

*2

Sous-ensemble de câble en spirale

*3

Ensemble de capteur d'airbag

*4

Câble de tableau de bord

INCORRECT

REMPLACER LE FAISCEAU DE CABLES

OK

2.

VERIFIER LE REMBOURRAGE DE VOLANT (DECLENCHEUR COTE CONDUCTEUR)

(a) Brancher le câble de tableau de bord sur l'ensemble de capteur d'airbag et sur le sous-ensemble de câble en spirale.

(b) Raccorder le SST (résistance 2,1 Ω) au connecteur E (connecteur orange).

ATTENTION:

Ne jamais brancher de tester sur le rembourrage de volant (déclencheur côté conducteur) pour effectuer des mesures, car cela peut entraîner des blessures graves causées par le déploiement de l'airbag.

REMARQUE:

  • Ne pas forcer pour introduire le SST dans les bornes du connecteur lors du branchement.
  • Veiller à introduire le SST bien dans l'axe des bornes du connecteur.

SST: 09843-18061

(c) Brancher le câble sur la borne négative (-) de la batterie.

(d) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(e) Supprimer les DTC enregistrés dans la mémoire .

(f) Mettre le contacteur d'allumage en position OFF.

(g) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(h) Vérifier les DTC .

OK:

Le DTC B1800/51, B1801/51, B1802/51 ou B1803/51 n'est pas émis.

Texte du schéma

*1

Rembourrage de volant

*2

Sous-ensemble de câble en spirale

*3

Ensemble de capteur d'airbag

*4

Connecteur E

*a

Vue avant du connecteur côté faisceau de câbles

(vers le rembourrage de volant)

*b

Couleur: Orange

CONSEIL:

Des codes autres que les DTC B1800/51, B1801/51, B1802/51 et B1803/51 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.

(i) Mettre le contacteur d'allumage en position OFF.

(j) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(k) Débrancher le SST du connecteur E.

INCORRECT

PASSER AU POINT 3

OK

REMPLACER LE REMBOURRAGE DE VOLANT

3.

VERIFIER LE CIRCUIT DU DECLENCHEUR COTE CONDUCTEUR

(a) Débrancher le câble de tableau de bord de l'ensemble de capteur d'airbag.

(b) Rechercher un éventuel court-circuit en B+ dans le circuit.

(1) Brancher le câble sur la borne négative (-) de la batterie.

(2) Mettre le contacteur d'allumage en position ON.

(3) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

W10-1 (D+) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

W10-2 (D-) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

(c) Rechercher une éventuelle coupure dans le circuit.

(1) Mettre le contacteur d'allumage en position OFF.

(2) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(3) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

W10-1 (D+) - W10-2 (D-)

En permanence

En dessous de 1 Ω

(d) Rechercher un court-circuit à la masse dans le circuit.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

W10-1 (D+) - Masse de carrosserie

En permanence

1 MΩ minimum

W10-2 (D-) - Masse de carrosserie

En permanence

1 MΩ minimum

(e) Rechercher un éventuel court-circuit dans le circuit.

(1) Désactiver le mécanisme de prévention d'activation intégré au connecteur B .

(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

W10-1 (D+) - W10-2 (D-)

En permanence

1 MΩ minimum

Texte du schéma

*1

Rembourrage de volant

*2

Sous-ensemble de câble en spirale

*3

Ensemble de capteur d'airbag

*4

Connecteur E

*a

Vue avant du connecteur côté faisceau de câbles

(vers le rembourrage de volant)

*b

Couleur: Orange

(f) Remettre le mécanisme de prévention d'activation du connecteur B déverrouillé dans sa position d'origine.

INCORRECT

PASSER AU POINT 5

OK

4.

VERIFIER DTC

(a) Raccorder les connecteurs au rembourrage de volant et à l'ensemble de capteur d'airbag.

(b) Brancher le câble sur la borne négative (-) de la batterie.

(c) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(d) Supprimer les DTC enregistrés dans la mémoire .

(e) Mettre le contacteur d'allumage en position OFF.

(f) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(g) Vérifier les DTC .

OK:

Le DTC B1800/51, B1801/51, B1802/51 ou B1803/51 n'est pas émis.

Texte du schéma

*1

Rembourrage de volant

*2

Sous-ensemble de câble en spirale

*3

Ensemble de capteur d'airbag

CONSEIL:

Des codes autres que les DTC B1800/51, B1801/51, B1802/51 et B1803/51 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.

INCORRECT

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

5.

VERIFIER LE CABLE DE TABLEAU DE BORD

(a) Débrancher le câble de tableau de bord du sous-ensemble de câble en spirale.

(b) Rechercher un éventuel court-circuit en B+ dans le circuit.

(1) Brancher le câble sur la borne négative (-) de la batterie.

(2) Mettre le contacteur d'allumage en position ON.

(3) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

D113-1 (D+) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

D113-2 (D-) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

(c) Rechercher une éventuelle coupure dans le circuit.

(1) Mettre le contacteur d'allumage en position OFF.

(2) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(3) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

D113-1 (D+) - D113-2 (D-)

En permanence

En dessous de 1 Ω

(d) Rechercher un court-circuit à la masse dans le circuit.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

D113-1 (D+) - Masse de carrosserie

En permanence

1 MΩ minimum

D113-2 (D-) - Masse de carrosserie

En permanence

1 MΩ minimum

(e) Rechercher un éventuel court-circuit dans le circuit.

(1) Désactiver le mécanisme de prévention d'activation intégré au connecteur B .

(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

D113-1 (D+) - D113-2 (D-)

En permanence

1 MΩ minimum

(f) Remettre le mécanisme de prévention d'activation du connecteur B déverrouillé dans sa position d'origine.

Texte du schéma

*1

Rembourrage de volant

*2

Sous-ensemble de câble en spirale

*3

Ensemble de capteur d'airbag

*4

Câble de tableau de bord

*5

Connecteur C

*a

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble en spirale)

INCORRECT

REMPLACER LE CABLE DE TABLEAU DE BORD

OK

6.

VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

(a) Rechercher un éventuel court-circuit en B+ dans le circuit.

(1) Brancher le câble sur la borne négative (-) de la batterie.

(2) Mettre le contacteur d'allumage en position ON.

(3) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

W10-1 (D+) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

W10-2 (D-) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

(b) Rechercher une éventuelle coupure dans le circuit.

(1) Mettre le contacteur d'allumage en position OFF.

(2) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(3) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

W10-1 (D+) - W10-2 (D-)

En permanence

En dessous de 1 Ω

(c) Rechercher un court-circuit à la masse dans le circuit.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

W10-1 (D+) - Masse de carrosserie

En permanence

1 MΩ minimum

W10-2 (D-) - Masse de carrosserie

En permanence

1 MΩ minimum

(d) Rechercher un éventuel court-circuit dans le circuit.

(1) Désactiver le mécanisme de prévention d'activation intégré au connecteur D .

(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

W10-1 (D+) - W10-2 (D-)

En permanence

1 MΩ minimum

Texte du schéma

*1

Rembourrage de volant

*2

Sous-ensemble de câble en spirale

*3

Ensemble de capteur d'airbag

*4

Câble de tableau de bord

*5

Connecteur E

*a

Vue avant du connecteur côté faisceau de câbles

(vers le rembourrage de volant)

*b

Couleur: Orange

(e) Remettre le mécanisme de prévention d'activation du connecteur D déverrouillé dans sa position d'origine.

INCORRECT

REMPLACER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

    Perte de communication avec le capteur d'airbag latéral de porte gauche (B1697/82,B1698/82)

    Court-circuit dans le circuit du déclencheur côté passager avant (B1805/52-B1808/52)

    Toyota Yaris Notice d'utilisation

    Toyota Yaris Revue Technique

    © 2018-2020 www.toyafr.com
    0.0135
