DESCRIPTION

Le circuit du déclencheur côté passager avant comprend l'ensemble de capteur central d'airbag et l'ensemble d'airbag du passager avant.

Le circuit indique au SRS de se déployer lorsque les conditions de déploiement sont remplies.

Ces DTC sont enregistrés lorsqu'un dysfonctionnement est détecté dans le circuit du déclencheur côté passager avant.

N° de DTC

Condition de détection du DTC

Organe incriminé

B1805/52

  • L'ensemble de capteur central d'airbag détecte un signal de court-circuit à 5 reprises dans le circuit du déclencheur côté passager avant pendant la vérification principale.
  • Dysfonctionnement du déclencheur côté passager avant
  • Dysfonctionnement de l'ensemble de capteur central d'airbag
  • Câble de tableau de bord
  • Ensemble de câble de tableau de bord
  • Ensemble d'airbag du passager avant (déclencheur côté passager avant)
  • Ensemble de capteur central d'airbag

B1806/52

  • L'ensemble de capteur central d'airbag détecte un signal de coupure de circuit dans le circuit du déclencheur côté passager avant pendant 2 secondes.
  • Dysfonctionnement du déclencheur côté passager avant
  • Dysfonctionnement de l'ensemble de capteur central d'airbag
  • Câble de tableau de bord
  • Ensemble de câble de tableau de bord
  • Ensemble d'airbag du passager avant (déclencheur côté passager avant)
  • Ensemble de capteur central d'airbag

B1807/52

  • L'ensemble de capteur central d'airbag détecte un signal de court-circuit à la masse dans le circuit du déclencheur côté passager avant pendant 0,5 seconde.
  • Dysfonctionnement du déclencheur côté passager avant
  • Dysfonctionnement de l'ensemble de capteur central d'airbag
  • Câble de tableau de bord
  • Ensemble de câble de tableau de bord
  • Ensemble d'airbag du passager avant (déclencheur côté passager avant)
  • Ensemble de capteur central d'airbag

B1808/52

  • L'ensemble de capteur central d'airbag détecte un signal de court-circuit en B+ dans le circuit du déclencheur côté passager avant pendant 0,5 seconde.
  • Dysfonctionnement du déclencheur côté passager avant
  • Dysfonctionnement de l'ensemble de capteur central d'airbag
  • Câble de tableau de bord
  • Ensemble de câble de tableau de bord
  • Ensemble d'airbag du passager avant (déclencheur côté passager avant)
  • Ensemble de capteur central d'airbag

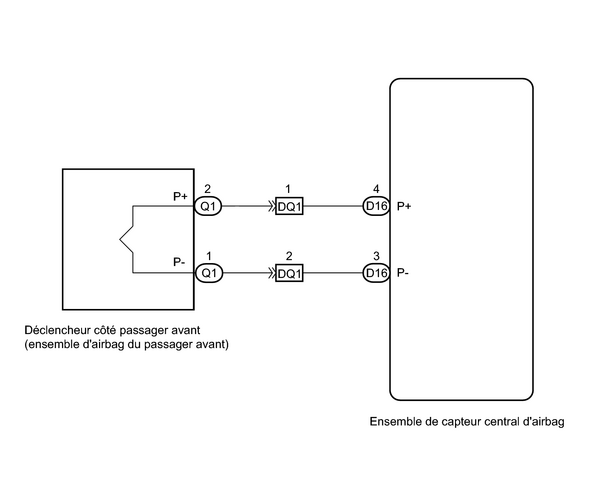

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

CONSEIL:

  • Effectuer la méthode de simulation en sélectionnant Check Mode (Signal Check) à l'aide du Techstream .
  • Après avoir sélectionné CHECK MODE (vérification du signal), effectuer la méthode de simulation en secouant légèrement chaque connecteur du système d'airbag ou en conduisant le véhicule en ville ou sur une route en mauvais état .

PROCEDURE

1.

VERIFIER L'AIRBAG DU PASSAGER AVANT (DECLENCHEUR COTE PASSAGER AVANT)

SST: 09843-18060

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie et attendre 90 secondes minimum.

(c) Débrancher les connecteurs de l'ensemble d'airbag du passager avant.

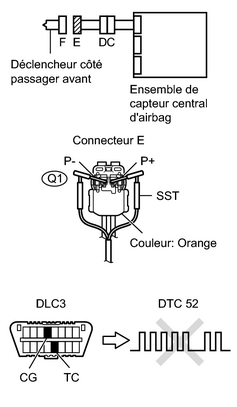

(d) Raccorder le SST côté fil blanc (résistance 2,1 Ω) au connecteur E (connecteur orange).

ATTENTION:

Ne jamais brancher un tester sur l'ensemble d'airbag du passager avant (déclencheur côté passager avant) pour procéder à une mesure, car le déploiement de l'airbag peut occasionner des blessures graves.

REMARQUE:

  • Ne pas forcer pour introduire le SST dans les bornes du connecteur lors du branchement.
  • Veiller à introduire le SST bien dans l'axe des bornes du connecteur.

(e) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(f) Amener le contacteur d'allumage en position ON et attendre au moins 60 secondes.

(g) Supprimer les DTC enregistrés dans la mémoire .

(h) Mettre le contacteur d'allumage en position OFF.

(i) Amener le contacteur d'allumage en position ON et attendre au moins 60 secondes.

(j) Vérifier les DTC .

OK:

Les DTC B1805, B1806, B1807, B1808 et 52 ne sont pas émis.

CONSEIL:

D'autres codes que les DTC B1805, B1806, B1807, B1808 et 52 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.

OK

REMPLACER L'AIRBAG DU PASSAGER AVANT

INCORRECT

2.

VERIFIER LE CONNECTEUR

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie et attendre 90 secondes minimum.

(c) Débrancher le SST du connecteur E.

(d) S'assurer que les connecteurs de l'ensemble de câble de tableau de bord (côté airbag du passager avant) ne sont pas endommagés.

OK:

Le bouton de verrouillage n'est pas libéré et la griffe de verrouillage n'est ni déformée, ni endommagée.

INCORRECT

REMPLACER L'ENSEMBLE DE CABLE DE TABLEAU DE BORD

OK

3.

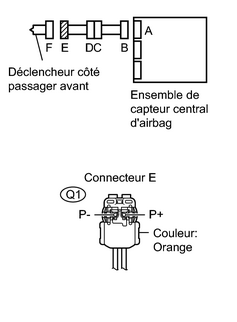

VERIFIER LE CIRCUIT DU DECLENCHEUR COTE PASSAGER AVANT

(a) Débrancher les connecteurs de l'ensemble de capteur central d'airbag et de l'ensemble d'airbag du passager avant.

(b) Rechercher un éventuel court-circuit en B+ dans le circuit.

(1) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(2) Mettre le contacteur d'allumage en position on.

(3) Mesurer la tension.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

Q1-2 (P+) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

Q1-1 (P-) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

(c) Rechercher une éventuelle coupure dans le circuit.

(1) Mettre le contacteur d'allumage en position OFF.

(2) Débrancher le câble de la borne négative (-) de la batterie et attendre 90 secondes minimum.

(3) Mesurer la résistance.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Q1-2 (P+) - Q1-1 (P-)

En permanence

En dessous de 1 Ω

(d) Rechercher un éventuel court-circuit à la masse dans le circuit.

(1) Mesurer la résistance.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Q1-2 (P+) - Masse de carrosserie

En permanence

1 MΩ minimum

Q1-1 (P-) - Masse de carrosserie

En permanence

1 MΩ minimum

(e) Rechercher un éventuel court-circuit dans le circuit.

(1) Désactiver le mécanisme de prévention d'activation intégré au connecteur B .

(2) Mesurer la résistance.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Q1-2 (P+) - Q1-1 (P-)

En permanence

1 MΩ minimum

INCORRECT

PASSER AU POINT 5

OK

4.

VERIFIER L'ENSEMBLE DE CAPTEUR CENTRAL D'AIRBAG

(a) Brancher les connecteurs sur l'ensemble d'airbag du passager avant et sur l'ensemble de capteur central d'airbag.

(b) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(c) Amener le contacteur d'allumage en position ON et attendre au moins 60 secondes.

(d) Supprimer les DTC enregistrés dans la mémoire .

(e) Mettre le contacteur d'allumage en position OFF.

(f) Amener le contacteur d'allumage en position ON et attendre au moins 60 secondes.

(g) Vérifier les DTC .

OK:

Les DTC B1805, B1806, B1807, B1808 et 52 ne sont pas émis.

CONSEIL:

D'autres codes que les DTC B1805, B1806, B1807, B1808 et 52 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.

INCORRECT

REMPLACER L'ENSEMBLE DE CAPTEUR CENTRAL D'AIRBAG

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

5.

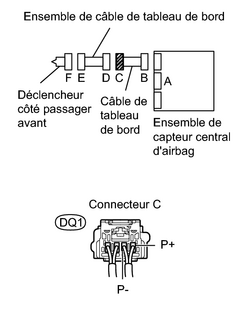

VERIFIER LE CABLE DE TABLEAU DE BORD

(a) Remettre le mécanisme de prévention d'activation du connecteur B déverrouillé dans sa position d'origine.

(b) Débrancher le connecteur du câble de tableau de bord de l'ensemble de câble du tableau de bord.

(c) Rechercher un éventuel court-circuit en B+ dans le circuit.

(1) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(2) Mettre le contacteur d'allumage en position on.

(3) Mesurer la tension.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

DQ1-1 (P+) -

Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

DQ1-2 (P-) -

Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

(d) Rechercher une éventuelle coupure dans le circuit.

(1) Mettre le contacteur d'allumage en position OFF.

(2) Débrancher le câble de la borne négative (-) de la batterie et attendre 90 secondes minimum.

(3) Mesurer la résistance.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

DQ1-1 (P+) - DQ1-2 (P-)

En permanence

En dessous de 1 Ω

(e) Rechercher un éventuel court-circuit à la masse dans le circuit.

(1) Mesurer la résistance.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

DQ1-1 (P+) -

Masse de carrosserie

En permanence

1 MΩ minimum

DQ1-2 (P-) -

Masse de carrosserie

En permanence

1 MΩ minimum

(f) Rechercher un éventuel court-circuit dans le circuit.

(1) Désactiver le mécanisme de prévention d'activation intégré au connecteur B .

(2) Mesurer la résistance.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

DQ1-1 (P+) - DQ1-2 (P-)

En permanence

1 MΩ minimum

INCORRECT

REMPLACER LE CABLE DE TABLEAU DE BORD

OK

6.

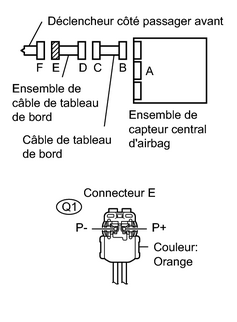

VERIFIER L'ENSEMBLE DE CABLE DE TABLEAU DE BORD

(a) Rechercher un éventuel court-circuit en B+ dans le circuit.

(1) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(2) Mettre le contacteur d'allumage en position on.

(3) Mesurer la tension.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

Q1-2 (P+) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

Q1-1 (P-) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

(b) Rechercher une éventuelle coupure dans le circuit.

(1) Mettre le contacteur d'allumage en position OFF.

(2) Débrancher le câble de la borne négative (-) de la batterie et attendre 90 secondes minimum.

(3) Mesurer la résistance.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Q1-2 (P+) - Q1-1 (P-)

En permanence

En dessous de 1 Ω

(c) Rechercher un éventuel court-circuit à la masse dans le circuit.

(1) Mesurer la résistance.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Q1-2 (P+) - Masse de carrosserie

En permanence

1 MΩ minimum

Q1-1 (P-) - Masse de carrosserie

En permanence

1 MΩ minimum

(d) Rechercher un éventuel court-circuit dans le circuit.

(1) Désactiver le mécanisme de prévention d'activation intégré au connecteur D .

(2) Mesurer la résistance.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Q1-2 (P+) - Q1-1 (P-)

En permanence

1 MΩ minimum

INCORRECT

REMPLACER L'ENSEMBLE DE CABLE DE TABLEAU DE BORD

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

    Court-circuit dans le circuit du déclencheur côté conducteur (B1800/51-B1803/51)

    Court-circuit dans le circuit de 2ème niveau du déclencheur côté conducteur (B1810/53-B1813/53)
