DESCRIPTION
Objet de la détection |
Symptôme |
Organe incriminé |
---|---|---|
Mode d'arrêt de communication de l'ECU de carrosserie principale |
|
|

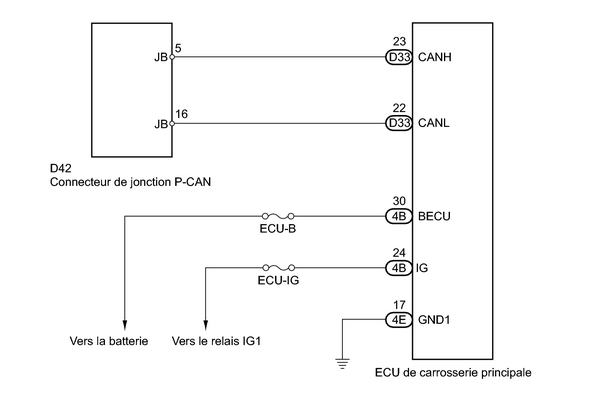

SCHEMA DE CABLAGE
PROCEDURE DE VERIFICATION
REMARQUE:
CONSEIL:
PROCEDURE
1. |
VERIFIER SI LA LIGNE DU BUS CAN N'EST PAS DEBRANCHEE (CABLE SECONDAIRE DE L'ECU DE CARROSSERIE PRINCIPALE) |
(a) Mettre le contacteur d'allumage en position OFF. |
(b) Débrancher le connecteur D33 de l'ECU de carrosserie principale.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Position du contacteur |
Condition spécifiée |
---|---|---|
D33-23 (CANH) - D33-22 (CANL) |
Contacteur d'allumage en position OFF |
54 à 69 Ω |
*a |
Vue arrière du connecteur de faisceau de câbles (vers l'ECU de carrosserie principale) |
INCORRECT |
REPARER OU REMPLACER LE CABLE SECONDAIRE CAN BRANCHE SUR L'ECU DE CARROSSERIE PRINCIPALE (CAN-H, CAN-L) |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BECU, IG, GND1) |
(a) Débrancher les connecteurs 4B et 4E de l'ECU de carrosserie principale. |
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
4E-17 (GND1) - Masse de carrosserie |
En permanence |
En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
4B-30 (BECU) - Masse de carrosserie |
En permanence |
11 Ã 14 V |
*a |
Vue arrière du connecteur de faisceau de câbles (vers l'ECU de carrosserie principale) |
(d) Raccorder les connecteurs de l'ECU de carrosserie principale.
(e) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
OK |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE |
